Нержавіюча муфта з внутрішньою різьбою: досвід інженера та практика застосування

Якщо ви коли-небудь стикалися з монтажем трубопроводів із нержавійки — чи то на харчовому виробництві, у пивоварні або в хімічному цеху, — то напевно тримали в руках нержавіючу муфту з внутрішньою різьбою. На перший погляд це найпростіша деталь: циліндрична втулка з нарізаною різьбою всередині. Але саме такі елементи забезпечують надійне з’єднання труб, кранів і арматури. І від якості муфти залежить не лише герметичність системи, а й її довговічність, безпека та зручність обслуговування.

За двадцять років роботи з нержавіючим металопрокатом і трубопровідною арматурою я бачив сотні випадків, коли правильно підібрана муфта рятувала виробництво від аварії, а невдало обрана — створювала чимало проблем. Сьогодні я розповім, що приховується за цією «скромною» деталлю, які бувають варіанти, чим вони відрізняються і на що варто звертати увагу при виборі.

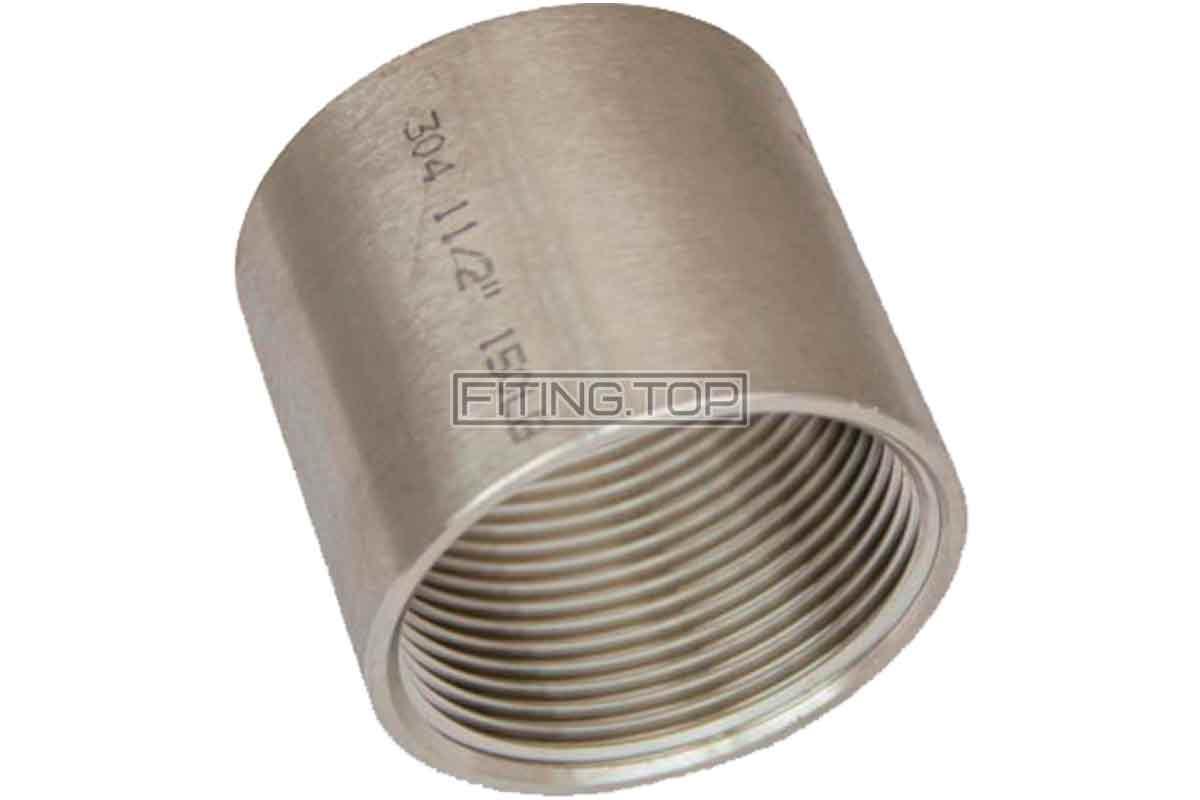

Що таке нержавіюча муфта з внутрішньою різьбою

Муфта — це з’єднувальний елемент трубопроводу, що дозволяє стикувати дві деталі однакового діаметра. Усередині неї нарізана різьба, яка може бути циліндричною або конічною. Основне завдання — забезпечити міцне та герметичне з’єднання без застосування зварювання.

На практиці це особливо важливо там, де зварювання небажане чи неможливе: наприклад, у харчових виробництвах, де кожна зайва зона нагріву може викликати зміни в структурі металу та появу корозії.

Нержавіюча муфта відрізняється від звичайної тим, що виконана з корозійностійкої сталі — найчастіше AISI 304 або AISI 316. Ці марки застосовуються у харчовій, фармацевтичній, хімічній галузях, а також у системах водопостачання.

Сталі для муфт: AISI 304 та AISI 316

Найчастіше використовуються дві марки:

• AISI 304 — класика жанру. Універсальна нержавіюча сталь із гарною корозійною стійкістю. Її застосовують у більшості харчових виробництв, у пивоварінні, молочній промисловості, водопідготовці. З власного досвіду скажу: у 80 % випадків цього матеріалу цілком достатньо.
• AISI 316 — варіант «із підсиленим захистом». У її складі є молібден, що значно підвищує стійкість до агресивних середовищ, особливо до солей та кислот. Такі муфти часто використовуються у фармацевтиці, на морських об’єктах та у виробництвах із активною хімією.

Важливий нюанс: іноді на практиці намагаються зекономити й ставлять AISI 304 там, де краще підійшла б AISI 316. У результаті через кілька років з’єднання починає закисати, з’являються сліди точкової корозії. У мене був випадок на одному заводі з виробництва напоїв: замість муфт AISI 316 встановили дешевші з AISI 304. Через три роки довелося міняти цілу лінію, бо з’єднання «з’їла» агресивна середа концентрату.

Конструктивні особливості та розміри

Нержавіюча муфта з внутрішньою різьбою випускається за стандартами DIN, ISO, ГОСТ. Основні параметри, на які варто звертати увагу:

• Діаметр умовного проходу (ДУ) — найчастіше від 6 до 100 мм.
• Довжина муфти — залежить від стандарту, але в середньому становить 25–80 мм.
• Тип різьби — циліндрична (G) або конічна (R). Важливо враховувати, з яким типом різьби буде стикуватися елемент.
• Товщина стінки — параметр, що впливає на міцність. У якісних муфт стінки досить масивні, щоб витримувати тиск до 16–25 бар.

Тут важливий баланс: занадто тонка стінка — ризик деформації, занадто товста — подорожчання та зайва вага.

Де застосовуються нержавіючі муфти

Сфера застосування цих деталей дуже широка.

У моїй практиці муфти використовувалися:

• у пивоварнях, при підключенні конічних танків (ЦКТ) до ліній охолодження;
• у молочній промисловості, де важлива швидка збірка-розбірка обладнання;
• на установках CIP-мийки, де агресивні розчини постійно проходять по трубах;
• у хімічних лабораторіях та виробничих лініях із кислотами та лугами;
• у системах опалення та водопостачання з нержавійки.

Був цікавий випадок у приватній пивоварні: потрібно було тимчасово підключити додатковий теплообмінник до лінії. Вирішили зробити це на муфтах із внутрішньою різьбою, бо зварювання зайняло б кілька днів і потребувало зупинки виробництва. У результаті за один день змонтували вузол, і обладнання запрацювало без перебоїв.

Переваги та недоліки

Як і будь-яке обладнання, муфти мають сильні та слабкі сторони.

Переваги:

• Простота монтажу — встановлення не потребує зварювання.
• Розбірність з’єднання — легко замінити елемент без повного демонтажу лінії.
• Довговічність — за правильного підбору сталі служить десятиліттями.
• Гігієнічність — гладка поверхня нержавійки не затримує бактерій.

Недоліки:

• Обмеження за тиском — на відміну від зварювання, різьбові з’єднання слабші.
• Ризик закисання різьби — особливо при роботі в агресивному середовищі.
• Необхідність ущільнення — льон, фторопластова стрічка (ФУМ), пасти. Без них герметичності не досягти.

Практичні поради щодо вибору

З досвіду можу дати кілька рекомендацій:

1. Не економте на сталі. Якщо є ризик контакту з солями чи кислотами, відразу беріть AISI 316.
2. Слідкуйте за якістю різьби. Дешева муфта часто має «рвану» різьбу, яка погано сідає на трубу.
3. Перевіряйте товщину стінки. Занадто тонкі деталі швидко виходять із ладу.
4. Використовуйте правильні ущільнювачі. ФУМ-стрічка підходить у більшості випадків, але на високих температурах краще брати спеціальні пасти або нитки.

Виробничі ситуації: живі приклади

Пам’ятаю, як в одному цеху молочного заводу муфту заклинило так, що її неможливо було відкрутити. Усе через те, що монтажники не використали змазку для різьби. Довелося зрізати елемент болгаркою та міняти ділянку труби. Відтоді я завжди нагадую колегам: змащувати різьбу — дрібниця, але економить години роботи.

Інший випадок був у пивоварні. Під час монтажу нової лінії використовували муфти різних виробників. На перший погляд усі однакові, але коли почали стикувати, з’ясувалося, що довжина різьби в одних трохи коротша. У результаті частина з’єднань дала протікання. Після цього я став жорстко вимагати у постачальників документацію й креслення, щоб уникати подібних ситуацій.

Висновок

Нержавіюча муфта з внутрішньою різьбою — деталь проста, але критично важлива. Від неї залежить герметичність та надійність усієї системи. Правильно обрана муфта дозволяє швидко зібрати чи модернізувати лінію, уникнути зайвих зварювальних робіт і забезпечити тривалий термін служби обладнання.

Моя порада: ставтеся до таких деталей не як до «дрібниць», а як до ключових елементів системи. Адже саме вони тримають тиск, не дають витікати продукту й забезпечують безпеку. І повірте, краще витратити трохи більше на якісну нержавіючу муфту, ніж потім втрачати час і гроші на ліквідацію аварій.
